Projektowanie wzmocnienia podłoża gruntowego

Projektujemy wzmocnienia podłoża pod nasypy drogowe i kolejowe, fundamenty, posadzki przemysłowe i obiekty w trudnych warunkach gruntowych. Wzmocnienie podłoża traktujemy jako element szerszego spektrum rozwiązań na styku konstrukcja–grunt: dobór technologii wynika z wymaganego stopnia redukcji osiadań i warunków gruntowo-wodnych, a nie z założonej z góry metody. Tam, gdzie wzmocnienie przestaje być wystarczające lub ekonomiczne, wskazujemy przejście na posadowienie palowe.

Wzmocnienie podłoża to spektrum sztywności

Technologie wzmocnienia różnią się przede wszystkim sztywnością elementu wzmacniającego, a przez to osiąganym stopniem wzmocnienia. Od najbardziej podatnych do najsztywniejszych: kolumny kruszywowe (żwirowe, wymiana dynamiczna), kolumny DSM, aż po kolumny betonowe i kolumny sztywne. Dobór wynika z relacji między osiadaniem podłoża bez wzmocnienia a osiadaniem wymaganym — im większa wymagana redukcja, tym sztywniejszy element. Istotną rolę pełni warstwa transmisyjna (LTP), która redystrybuuje obciążenie między kolumny i grunt.

Ważne rozróżnienie, które w polskiej praktyce bywa mylone: kolumny wzmacniające podłoże w sposób objętościowy — w szczególności kolumny betonowe — nie są palami i nie należy ich projektować ani wymiarować jak pale. Współpracują z gruntem na innej zasadzie (redukcja i uśrednienie osiadań warstwy wzmocnionej), a nie jako elementy przenoszące obciążenie punktowo do warstwy nośnej. Ta różnica ma bezpośrednie przełożenie na model obliczeniowy i wynik.

Technologie, które projektujemy

  • Kolumny sztywne (inkluzje sztywne) — CMC, CSC, FDC i pokrewne; do redukcji osiadań pod nasypami i fundamentami przy zachowaniu współpracy z gruntem przez LTP.
  • Kolumny DSM — wgłębne mieszanie gruntu ze spoiwem; wzmocnienie i, w razie potrzeby, funkcja przeciwfiltracyjna.
  • Kolumny betonowe — dla większych wymaganych stopni wzmocnienia.
  • Kolumny żwirowe i kamienne oraz wymiana dynamiczna — rozwiązania podatne, przy umiarkowanych wymaganiach co do osiadań, z korzyścią drenażu.
  • Wzmocnienia powierzchniowe — stabilizacje spoiwami, geomaterace i zbrojenie geosyntetykami.
  • Dreny pionowe (prefabrykowane, kolumny żwirowe) — przyspieszenie konsolidacji pod nasypami przeciążającymi.

Kiedy wzmocnienie, a kiedy pale

Wzmocnienie podłoża jest z reguły rozwiązaniem korzystniejszym ekonomicznie tam, gdzie wymagane osiadania nie są skrajnie niskie, a obciążenie jest rozłożone (nasypy, posadzki, fundamenty płytowe). Gdy konstrukcja wymaga bardzo niskich osiadań — rzędu kilkunastu milimetrów — albo gdy obciążenia są silnie skupione, właściwym rozwiązaniem staje się posadowienie głębokie na palach. Granica między jednym a drugim to nie kwestia preferencji, lecz analizy techniczno-ekonomicznej dla konkretnych warunków i kryteriów projektowych.

Modelowanie numeryczne

Zachowanie podłoża wzmocnionego prognozujemy metodą elementów skończonych w oprogramowaniu ZSoil, z modelami konstytutywnymi uwzględniającymi nieliniowość gruntu i sztywność przy małych odkształceniach (Hardening Soil). Pozwala to realistycznie odwzorować współpracę kolumn z gruntem, rozkład obciążenia przez warstwę transmisyjną i osiadania w czasie — zamiast opierać się na uproszczeniach, które przy wzmocnieniach objętościowych prowadzą do błędnych wniosków. Analizy prowadzimy zgodnie z Eurokodem 7 (PN-EN 1997).

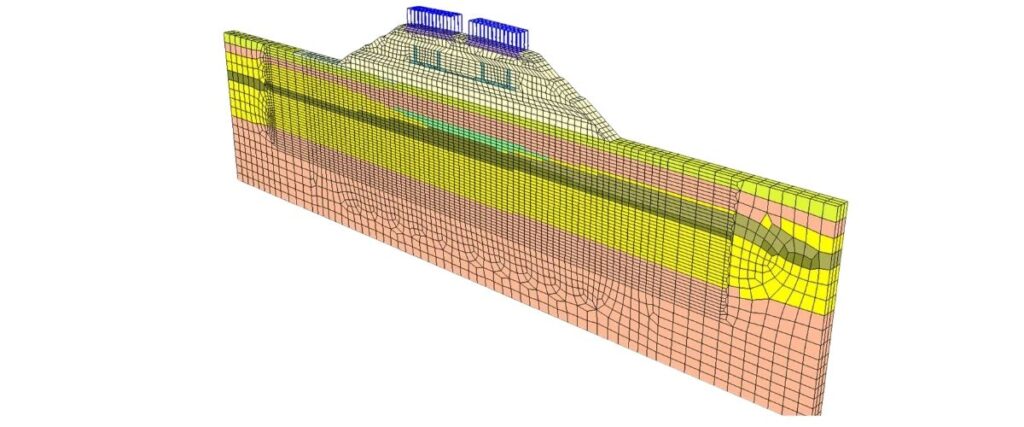

wzmocnienie podłoża pod nasypem – model MES w ZSoil

Model MES nasypu na podłożu wzmocnionym — analiza w ZSoil

Dlaczego 2D Projekt

W polskiej praktyce wciąż pokutuje przekonanie, że projektowanie i optymalizację wzmocnień podłoża prowadzą wyłącznie firmy wykonawcze. To nieprawda. Jako niezależne biuro projektowe nie jesteśmy związani z żadną technologią ani wykonawcą — projektujemy rozwiązanie optymalne dla inwestycji, a nie takie, które akurat oferuje dany podwykonawca. Wspieramy Inwestorów, Generalnych Wykonawców i Projektantów w doborze badań uzupełniających podłoża, przygotowaniu dokumentacji przetargowej i zebraniu porównywalnych ofert wykonawców zgodnych z naszym projektem.

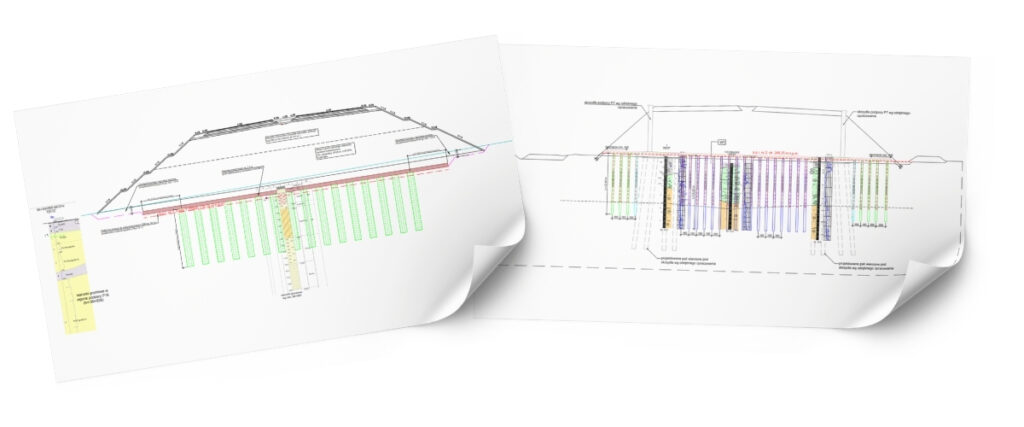

wzmocnienie podłoża pod nasypem – rysunek wykonawczy - przekrój

Wzmocnienie podłoża pod nasypem za pomocą kolumn sztywnych

Potrzebujesz projektu wzmocnienia podłoża?

Wczesne zaangażowanie projektanta geotechnika pozwala trafnie dobrać zakres badań i optymalną technologię wzmocnienia. Skontaktuj się z nami — dobierzemy rozwiązanie dopasowane do warunków gruntowych i wymagań Twojego obiektu.
