Projektowanie obudów głębokich wykopów

Projektujemy konstrukcje obudów głębokich wykopów dla obiektów infrastrukturalnych, przemysłowych i kubaturowych — ze szczególnym uwzględnieniem realizacji w gęstej zabudowie miejskiej, gdzie kluczowa jest kontrola przemieszczeń i ograniczenie oddziaływania na obiekty sąsiednie. Dobieramy rozwiązanie technologiczne do warunków gruntowo-wodnych, geometrii wykopu i realiów placu budowy, dążąc do konstrukcji bezpiecznej, wykonalnej i ekonomicznej.

Co dostarczamy

Opracowujemy pełną dokumentację projektową obudowy wykopu — od koncepcji i analiz wielowariantowych, przez projekt wykonawczy konstrukcji zabezpieczającej, po współpracę na etapie realizacji. Wspieramy Inwestorów, Generalnych Wykonawców, projektantów konstrukcji oraz wykonawców robót specjalistycznych. Nasze doświadczenie łączy projektowanie z praktyką rynku robót geotechnicznych — projektujemy rozwiązania, które da się wykonać.

Technologie, które projektujemy

Dobór technologii wynika z warunków gruntowo-wodnych, dopuszczalnych przemieszczeń i wymagań szczelności. Projektujemy m.in.:

  • Ścianki szczelne z grodzic stalowych — wbijane, wibrowane lub wciskane statycznie (metoda bezwibracyjna w sąsiedztwie wrażliwej zabudowy).
  • Obudowy berlińskie — z profili stalowych lub z pali żelbetowych (np. CFA), przy stabilnych ścianach wykopu ponad zwierciadłem wody.
  • Palisady z pali żelbetowych CFA i FDP — styczne lub z rozstawem, jako obudowa tymczasowa lub element docelowy konstrukcji.
  • Palisady z kolumn DSM — gdy wymagana jest jednocześnie funkcja przeciwfiltracyjna.
  • Ściany szczelinowe — dla głębokich wykopów, dużych obciążeń i obudów pełniących funkcję docelową (np. ściany kondygnacji podziemnych).
  • Przesłony i podbicia w technologii jet grouting — przy podbijaniu istniejących fundamentów i uszczelnianiu dna wykopu.
  • Rozparcia i kotwienie — rozpory stalowe, kotwy gruntowe i mikropale kotwiące jako podparcie obudowy.

Co decyduje o doborze obudowy wykopu

Nie istnieje jedno „najlepsze” rozwiązanie — właściwa obudowa to wynik analizy kilku czynników jednocześnie. W projektowaniu bierzemy pod uwagę:

  • Warunki gruntowo-wodne — rodzaj i stan gruntu, położenie zwierciadła wody, potrzeba odcięcia dopływu i kontroli ciśnienia spływowego.
  • Głębokość i geometrię wykopu — determinują sztywność obudowy oraz liczbę i rozstaw poziomów podparcia.
  • Sąsiednią zabudowę i infrastrukturę — dopuszczalne przemieszczenia i osiadania obiektów sąsiednich wyznaczają wymaganą sztywność ustroju i wybór metody wykonania (bezwibracyjnej, bezudarowej).
  • Funkcję docelową — obudowa tymczasowa czy element trwały konstrukcji, co zmienia wymagania trwałościowe i sposób wymiarowania.
  • Uwarunkowania wykonawcze — dostępność i gabaryty sprzętu, technologia wykonania możliwa do zastosowania w danych warunkach gruntowych (np. ograniczenia wibracyjne, dostęp dla palownicy), oraz kolejność robót wynikająca z etapowania wykopu.

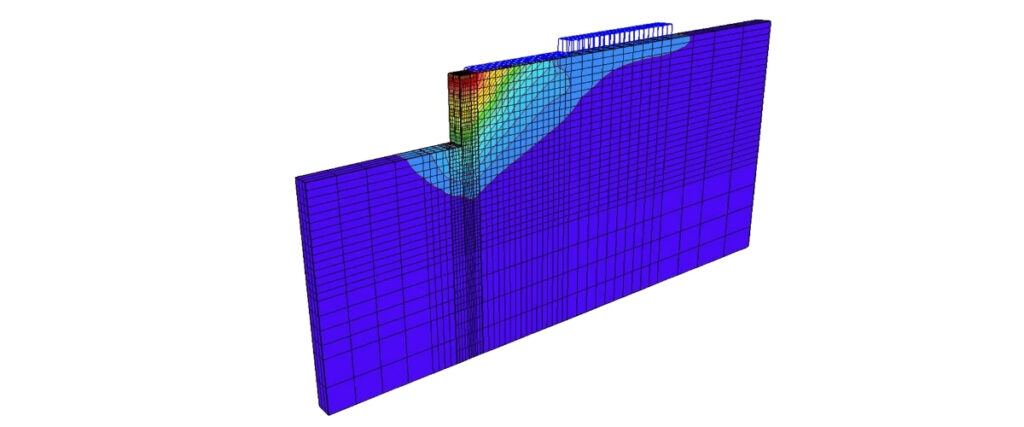

Analizy prowadzimy w oparciu o Eurokod 7 (PN-EN 1997) dla stanów granicznych nośności i użytkowalności, z wymiarowaniem elementów stalowych wg PN-EN 1993 oraz żelbetowych wg PN-EN 1992. Dla zadań złożonych — obudów w bezpośrednim sąsiedztwie istniejących obiektów, z kontrolą przemieszczeń — stosujemy modelowanie numeryczne MES w oprogramowaniu ZSoil, z zaawansowanymi modelami konstytutywnymi gruntu (Hardening Soil). Pozwala to realistycznie prognozować deformacje obudowy i ich wpływ na zabudowę sąsiednią, a nie tylko sprawdzać nośność.

Dlaczego 2D Projekt

Od 2018 roku zrealizowaliśmy ponad 200 projektów geotechnicznych na terenie całej Polski. Wywodzimy się z rynku robót specjalistycznych — łączymy projektowanie z doświadczeniem nadzorczym i wykonawczym, dzięki czemu nasze rozwiązania są nie tylko poprawne obliczeniowo, ale i realne do wykonania. Jesteśmy jednym z niewielu zespołów w Polsce specjalizujących się w eksperckim modelowaniu numerycznym MES w geotechnice, co przekłada się na optymalizacje kosztowe bez kompromisów w bezpieczeństwie.

Potrzebujesz projektu obudowy wykopu?

Zaangażowanie projektanta geotechnika już na wczesnym etapie inwestycji owocuje trafniejszym doborem badań podłoża i optymalnym rozwiązaniem na styku konstrukcja–grunt. Skontaktuj się z nami — zaprojektujemy bezpieczne i ekonomiczne zabezpieczenie Twojego wykopu.

tel. +48 509 670 899   ·   kontakt@2dprojekt.pl
