Projektowanie głębokiego posadowienia na palach
Projektujemy głębokie posadowienia na palach dla obiektów kolejowych, drogowych, mostowych, przemysłowych i kubaturowych — tam, gdzie warstwy przypowierzchniowe nie przenoszą obciążeń albo gdzie decydującym kryterium są osiadania i ich różnice, a nie sama nośność podłoża. Posadowienie palowe traktujemy jako jedno z rozwiązań w szerszym spektrum wzmocnień i posadowień: dobieramy je wtedy, gdy analiza techniczno-ekonomiczna wskazuje na przewagę pali nad wzmocnieniem podłoża czy posadowieniem bezpośrednim, a nie z założenia.
Kiedy pale, a kiedy inne rozwiązanie
O wyborze posadowienia palowego rzadko decyduje wyłącznie nośność. Znacznie częściej rozstrzyga stan graniczny użytkowalności — dopuszczalne osiadania i, w konstrukcjach wielopodporowych, różnice osiadań między podporami. Dla obiektów wrażliwych na nierównomierne osiadania (mosty, wiadukty, baterie zbiorników, obiekty na styku z konstrukcją istniejącą) to właśnie SGU wymusza przejście z posadowienia bezpośredniego lub wzmocnienia podłoża na pale, przenoszące obciążenie do warstw nośnych na większej głębokości. Ten sam tok rozumowania stosujemy w całym spektrum posadowień — od wzmocnień powierzchniowych, przez kolumny, po pale — i to on, a nie katalog technologii, prowadzi do rozwiązania.
Technologie palowe, które projektujemy najczęściej
Rdzeń naszej praktyki w projektach infrastrukturalnych to:
- Pale wiercone CFA — podstawowa technologia dla większości posadowień w gruntach spoistych i niespoistych bez dużych przeszkód; bezwibracyjne wykonanie sprzyja realizacjom w sąsiedztwie zabudowy i czynnej infrastruktury.
- Pale przemieszczeniowe FDP — bez urobku, z zagęszczeniem gruntu wokół trzonu; korzystne w gruntach niespoistych i tam, gdzie istotne jest ograniczenie odpadu i wpływu na otoczenie.
- Pale wielkośrednicowe w orurowaniu — dla dużych obciążeń skupionych (podpory mostowe, obiekty ciężkie) oraz przy konieczności przejścia przez warstwy o dużej nośności lub przeszkody.
- Pale stalowe rurowe — przy dużych siłach poziomych i wyrywających, a także w warunkach wymagających kontrolowanej podatności głowicy.
- Mikropale — wzmocnienia i podchwycenia istniejących fundamentów, dostęp w ograniczonej przestrzeni, elementy kotwiące.
- Barety i pale prefabrykowane oraz — w uzasadnionych przypadkach — inne technologie palowe, dobierane pod konkretne warunki i wymagania projektu.
Co bierzemy pod uwagę w projekcie
Projekt posadowienia palowego prowadzimy z uwzględnieniem:
- Warunków gruntowo-wodnych — profilu i parametrów warstw nośnych, położenia zwierciadła wody, obecności warstw słabych i przewarstwień decydujących o mechanizmie przenoszenia obciążenia (pobocznica / podstawa).
- Schematu obciążeń — sił pionowych, poziomych, momentów i sił wyrywających, w tym oddziaływań cyklicznych i dynamicznych typowych dla obiektów kolejowych i mostowych.
- Współpracy w grupie — efektu grupowego pali i sztywności oczepu; analiza pojedynczego pala, a czasami analiza pojedynczego fundamentu nie wystarcza tam, gdzie o rozkładzie sił i osiadań decyduje interakcja pali w grupie.
- Interakcji z konstrukcją — poprawnego zamodelowania utwierdzenia pala w oczepie i podatności podłoża, które wprost wpływają na siły wewnętrzne i przemieszczenia.
Modelowanie numeryczne
Dla zadań złożonych — grup pali, posadowień na styku z konstrukcją istniejącą, obiektów wrażliwych na osiadania — prowadzimy analizy metodą elementów skończonych w oprogramowaniu ZSoil, z zaawansowanymi modelami konstytutywnymi gruntu (Hardening Soil, w tym z uwzględnieniem sztywności przy małych odkształceniach). Pozwala to realistycznie prognozować osiadania i rozkład sił w palach, a nie ograniczać się do sprawdzenia nośności pojedynczego elementu. Wymiarowanie prowadzimy zgodnie z Eurokodem 7 (PN-EN 1997) — z weryfikacją nośności na podstawie badań podłoża i, gdy to zasadne, próbnych obciążeń — oraz z PN-EN 1992 dla elementów żelbetowych.

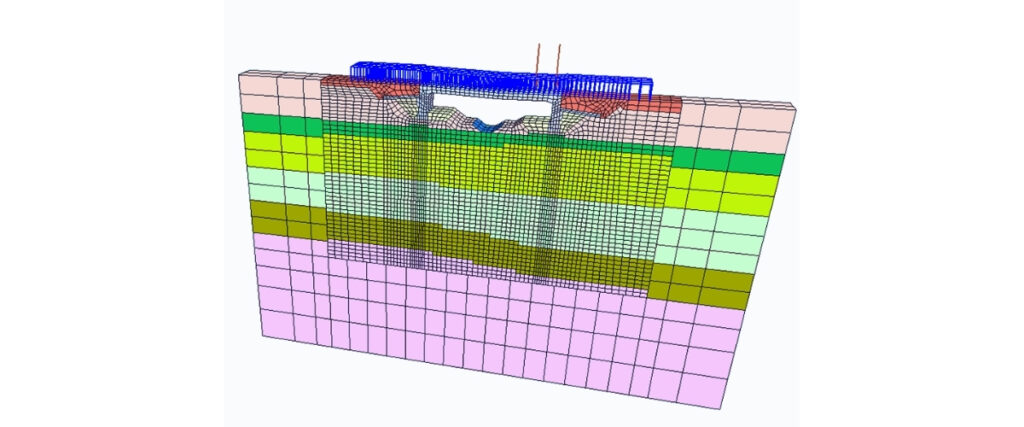

Obiekt inżynierski palach – model MES 3D w ZSoil
Dlaczego 2D Projekt
Jesteśmy niezależnym biurem projektowym — nie jesteśmy związani z konkretną technologią ani firmą wykonawczą, więc dobór rozwiązania nie jest podporządkowany temu, co dany wykonawca ma akurat w ofercie. Wywodzimy się z rynku robót specjalistycznych, łączymy projektowanie z doświadczeniem nadzorczym i wykonawczym, a analizy prowadzimy w oparciu o ekspercką znajomość modelowania numerycznego MES. Efektem są rozwiązania bezpieczne, wykonalne i realnie zoptymalizowane kosztowo — a nie „na wszelki wypadek” przewymiarowane.

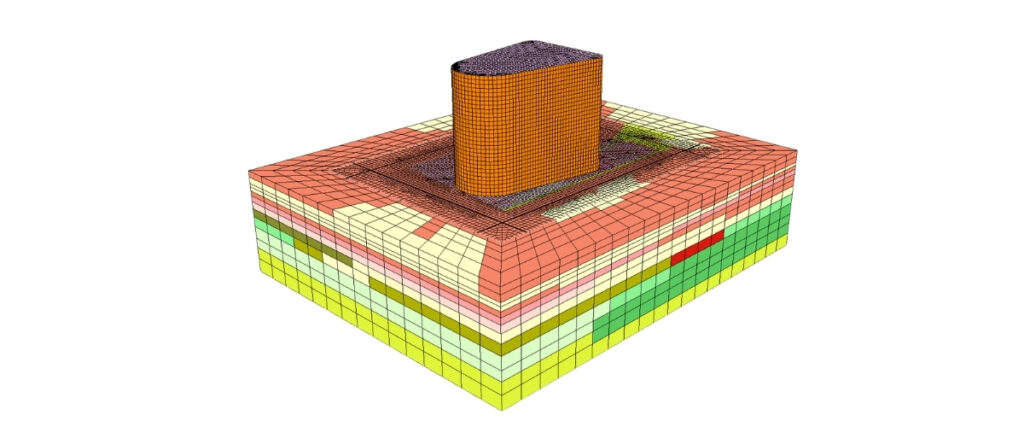

projekt posadowienia na palach – model MES 3D fundamentu płytowo-palowego w ZSoil 3D
Potrzebujesz projektu posadowienia na palach?
Zaangażowanie projektanta geotechnika na wczesnym etapie inwestycji pozwala trafnie dobrać zakres badań podłoża i optymalne posadowienie na styku konstrukcja–grunt. Skontaktuj się z nami — dobierzemy i zaprojektujemy posadowienie palowe dopasowane do warunków Twojego obiektu.
