Jakie czynniki wpływają na projektowanie kolumn sztywnych?
Projektowanie posadowień w trudnych warunkach gruntowych to zawsze balans pomiędzy bezpieczeństwem, kosztami i dopuszczalnymi odkształceniami konstrukcji. Jednym z rozwiązań, które już trwale weszło do praktyki, są kolumny sztywne (rigid inclusions). To metodologia posadowienia , która znajduje zastosowanie pomiędzy klasycznym wzmocnieniem podłoża, a fundamentami głębokimi.

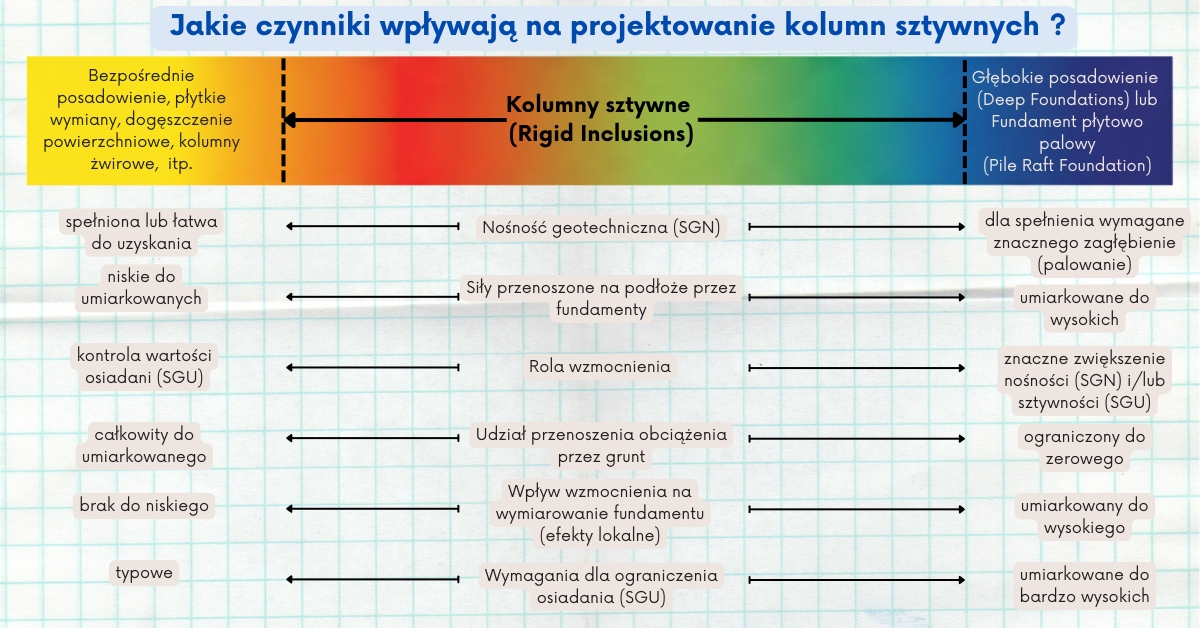

Pytanie kluczowe brzmi: kiedy to rozwiązanie jest wystarczające, a kiedy należy przejść do fundamentów głębokich? Odpowiedź znajdziemy analizując zestaw czynników, które przedstawia poniższa grafika.
Spektrum rozwiązań – od płytkich wzmocnień do fundamentów głębokich
Na jednym krańcu znajdują się bezpośrednie posadowienie, płytkie wymiany i kolumny żwirowe oraz inne powierzchniowe względnie podatne rozwiązania – są tanie, szybkie, ale o ograniczonej nośności i zakresie stosowania.
Na drugim – fundamenty głębokie oraz układy płytowo–palowe, czyli techniki pewne i zdolne do przenoszenia bardzo dużych obciążeń, lecz wymagające dużych nakładów wykonawczych i kosztowych.
Kolumny sztywne (z warstwą transmisyjną) znajdują się pośrodku tego spektrum. Mogą pełnić funkcję elementów poprawiających warunki pracy podłoża, przenoszących część obciążeń, ale bez pełnego odcięcia gruntu od udziału w pracy fundamentu.
Najważniejsze czynniki projektowe
- Nośność geotechniczna (SGN)
W korzystnych warunkach gruntowych jest ona łatwa do osiągnięcia. Jednak im gorsze warunki w wymagane staje się coraz głębsze zagłębienie kolumn, a przy gruntach bardzo słabych – przejście na palowanie (głębokie posadowienie)
- Siły przenoszone na podłoże przez fundamenty
Dla obciążeń niskich do umiarkowanych projektowanie posadowienia według filozofii kolumn sztywnych jest zasadne. Przy obciążeniach wysokich – konieczne jest ich projektowanie w kierunku pracy zbliżonej do pali (bez warstwy transmisyjnej).
- Rola wzmocnienia
Kolumny sztywne zapewniają dodatkową nośność i redukcję osiadania fundamentów, ale nie są klasycznymi palami. W przypadku wysokich wymagań, szczególnie w zakresie weryfikacji SGU, wzmocnienie musi być projektowane bardzo konserwatywnie.
- Udział przenoszenia obciążenia przez grunt
W rozwiązaniach typu rigid inclusions grunt jest wykorzystywany we współpracy kompleksowego systemu wzmocnienia (kolumny, grunt, LTP) – co daje możliwość optymalizacji kosztów. Jednak im słabsze podłoże, tym właściwe rozwiązanie jest bliżej rozwiązań palowych.
- Wpływ na wymiarowanie fundamentów
W typowych warunkach i rozwiązaniach efekt lokalny jest niewielki, a czasami sztywność jest jednorodna. Przy wysokich obciążeniach, dużych rozstawach kolumn, warstwie transmisyjnej małej grubości, konieczne jest uwzględnienie w modelowaniu fundamentów lokalnych efektów i niejednorodnej sztywności podparcia.
- Wymagania dla ograniczenia osiadań (SGU)
Dopuszczalne wartości osiadań w projektach z kolumnami sztywnymi są zwykle większe niż w przypadku pali (np. 20–50 mm). Jeśli konstrukcja wymaga bardzo niskich osiadań (np. do 10-15 mm), konieczne jest zaprojektowanie głębokiego posadowienia np. na palach lub baretach.
Niezależne projektowanie kolumn sztywnych – nie tylko firmy wykonawcze
W polskiej praktyce geotechnicznej wciąż pokutuje przekonanie, że optymalizację i projektowanie posadowień z kolumnami sztywnymi prowadzą wyłącznie firmy wykonawcze. To nie do końca prawda. Obok nich działa także 2D Projekt – niezależne biuro projektowe specjalizujące się w geotechnice.
Naszą rolą jest nie tylko opracowanie samego projektu, ale także wsparcie Inwestorów, Generalnych Wykonawców i Projektantów w:
- planowaniu badań uzupełniających podłoża gruntowego, aby zakres i jakość rozpoznania były adekwatne do ryzyka,
- przygotowaniu dokumentacji przetargowej oraz zebraniu atrakcyjnych i porównywalnych ofert od wykonawców kolumn sztywnych, zgodnych z naszym projektem.
Dzięki temu Zlecający unika tzw. „konkursu na odwagę”, w którym firmy wykonawcze oferują własne rozwiązania przy braku realnego wpływu na jakość badań geotechnicznych. W takim modelu dochodzi do błędnej oceny parametrów lub niedoszacowania ryzyk, co prowadzi do błędnych decyzji projektowych. Współpraca z niezależnym biurem, jak 2D Projekt, daje pewność, że dokumentacja oparta jest na rzetelnych danych, a optymalizacja rozwiązania służy przede wszystkim interesowi Inwestora. Wczesne zaangażowanie projektanta geotechnika pozwala na osiągnięcie bardzo dobrych rezultatów ekonomicznych, a ryzyko geotechniczne jest kontrolowane przez znaczną część procesu.
Dlaczego warto rozważać posadowienie na kolumnach sztywnych?
- Ekonomia – mniejsza głębokość, mniejsze zużycie materiałów, krótszy czas wykonania.
- Elastyczność projektowa – możliwość dopasowania do różnorodnych warunków gruntowych.
- Ekologia – mniejsze zużycie betonu i stali, niższy ślad węglowy niż przy palach.
- Kontrola osiadań – możliwość ograniczenia deformacji do akceptowalnych wartości bez konieczności stosowania kosztownych fundamentów głębokich.
